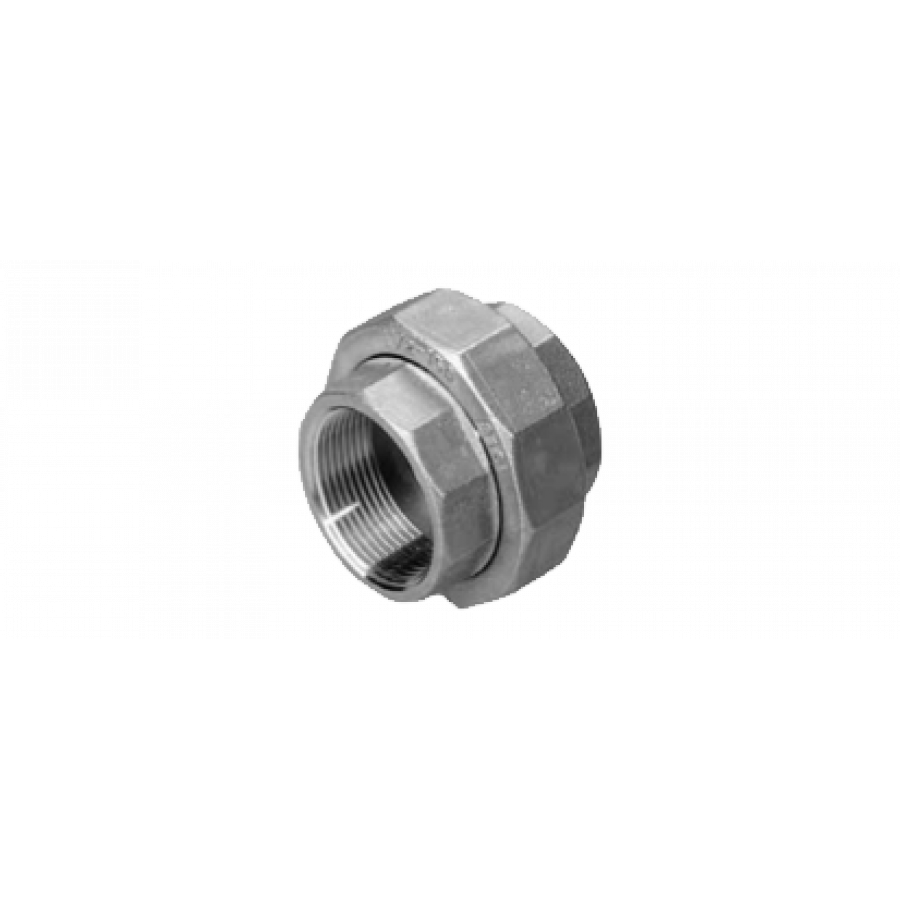

ENLACE 3 PIEZAS CÓNICA H-H

ENLACE 3 PIEZAS CÓNICA H-H

FIG. 340

Descripción:

Acero Inoxidable EN 1.4408/316L
Rosca BSP conforme EN 10226-1 (ISO 7/1)
150 PSI - PN10



FIG. 340

Croquis - ENLACE 3 PIEZAS CÓNICA H-H


referencemidalSWpes
W3A034012 4'' 110 157 4.3
W3A034011 3'' 95 130 2.59
W3A034010 2 1/2'' 85 110 2.05
W3A034009 2'' 78 90 1.19
W3A034008 1 1/2'' 70 77 0.8
W3A034007 1 1/4'' 65 67 0.72
W3A034006 1'' 58 58 0.32
W3A034005 3/4'' 52 47 0.27
W3A034004 1/2'' 48 39 0.21
W3A034003 3/8'' 45 34 0.12
W3A034002 1/4'' 42 29 0.1
