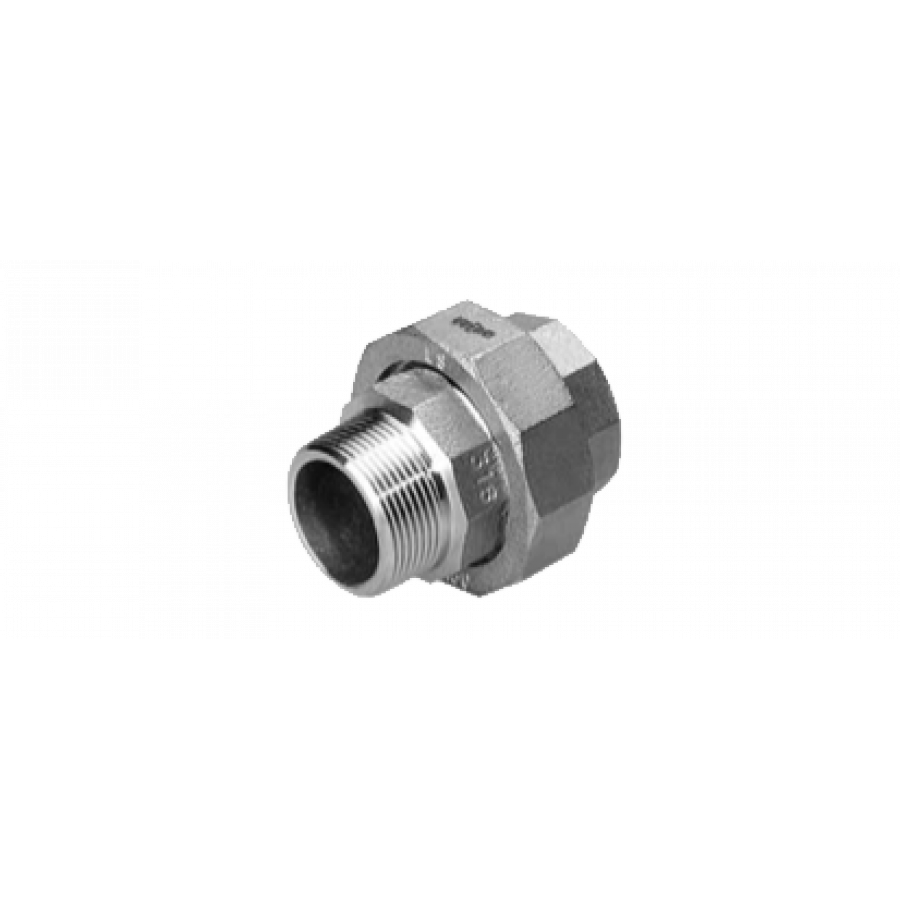

ENLACE 3 PIEZAS CÓNICA M-H

ENLACE 3 PIEZAS CÓNICA M-H

FIG. 341

Descripción:

Acero Inoxidable EN 1.4408/316L
Rosca BSP conforme EN 10226-1 (ISO 7/1)
150 PSI - PN10



FIG. 341

Croquis - ENLACE 3 PIEZAS CÓNICA M-H


referencemidalSWpes
W3A034107 1 1/4'' 89 67 0.85
W3A034106 1'' 79 58 0.39
W3A034105 3/4'' 70 47 0.31
W3A034104 1/2'' 65 39 0.23
W3A034103 3/8'' 58 34 0.13
W3A034102 1/4'' 54 29 0.11
W3A034108 1 1/2'' 94 77 0.96
W3A034109 2'' 104 90 1.47
W3A034110 2 1/2'' 117 110 2.46
W3A034111 3'' 130 130 3.45
W3A034112 4'' 156 257 5.72
